自动给袋式包装机结构是由标准部件: 1.打码机 2.PLC控制系统 3.开袋装置 4.振动装置 5.气缸 6.电磁阀 7.温控仪 8.真空泵 9.变频器 10.输出系统组成，因自动给袋式包装机分自动给袋式颗粒包装机、自动给袋式粉末包装机、自动给袋式液体包装机、自动给袋式液体加固体混合包装机、自动给袋式真空包装机，机型不同结构也不一样，但使用的主机是一样的(除真空包装外)，主要区别是上料装置不同;包装颗粒和固体的上料装置使用Z型提升机，而物料称重用多头电子称，包装粉末的用粉末真空泵上料，称重使用粉剂头螺杆计量;包装液体的上料称重装置须使用液体泵来工作;而给袋式真空包装的主机构造则相对独特，与其他主机不同。

　　自动给袋式包装机的工作流程: 取袋→打印生产日期→开袋→充填1→充填2→空位→热封→整形及输出。

　　自动给袋式包装机结构如下图所示:

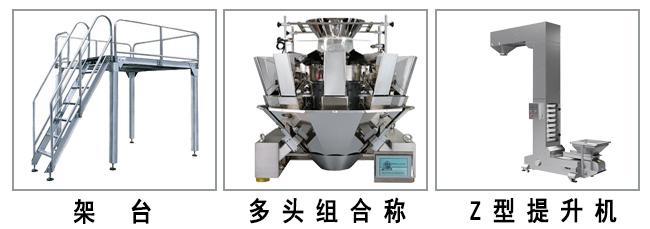

　　自动给袋式包装机（包装颗粒、固体）的主要组合主件结构图：

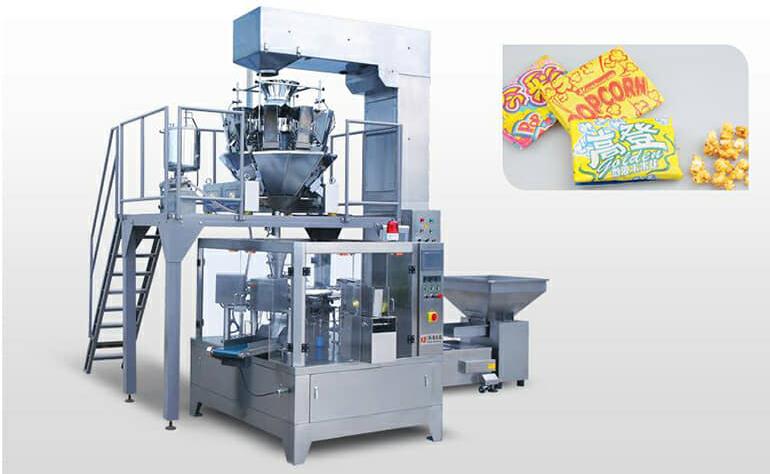

　　自动给袋式包装机（包装颗粒、固体）的整体组合图：

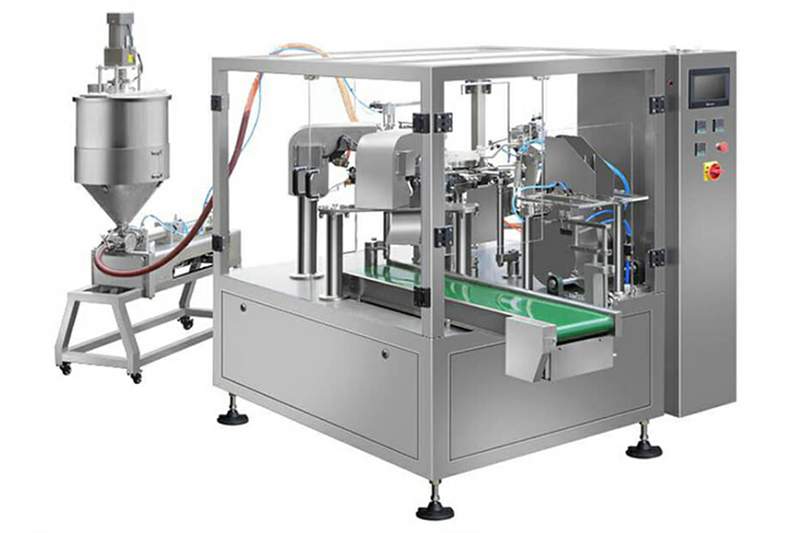

　　自动给袋式包装机（包液体、酱料）的主机及液体上料泵结构图：

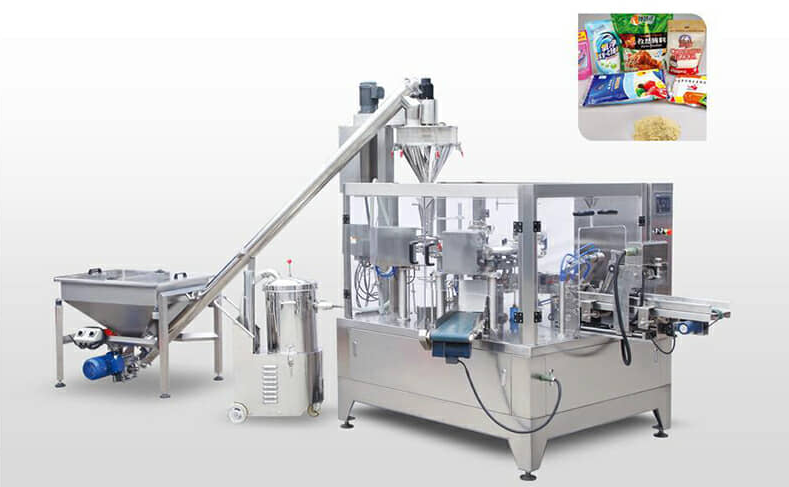

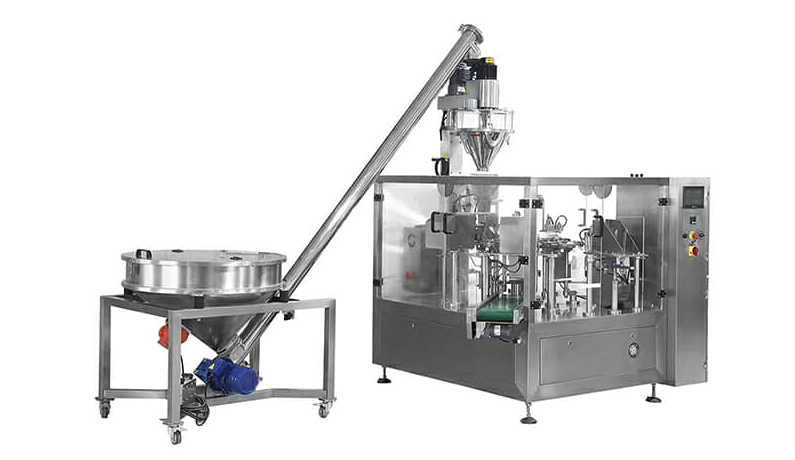

　　自动给袋式包装机（包装粉末）的主机及上料加称重装置组合结构图：

　　自动给袋式包装机（液体加固体混合包装）的主机及上料加称重装置组合结构图：

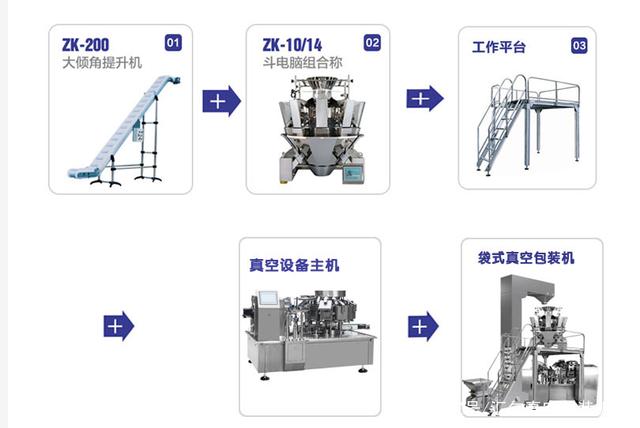

　　自动给袋式包装机（真空包装）结构图：

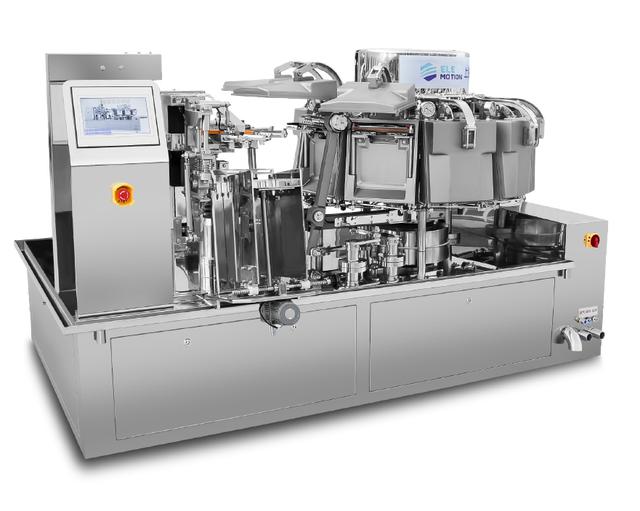

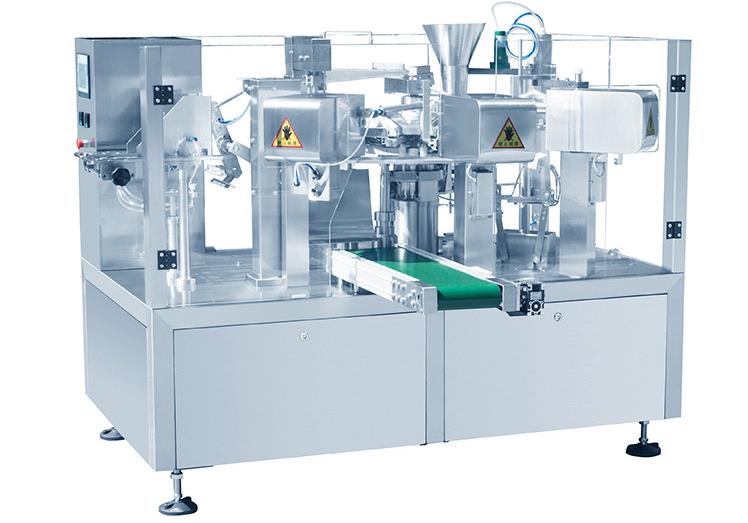

　　主机：

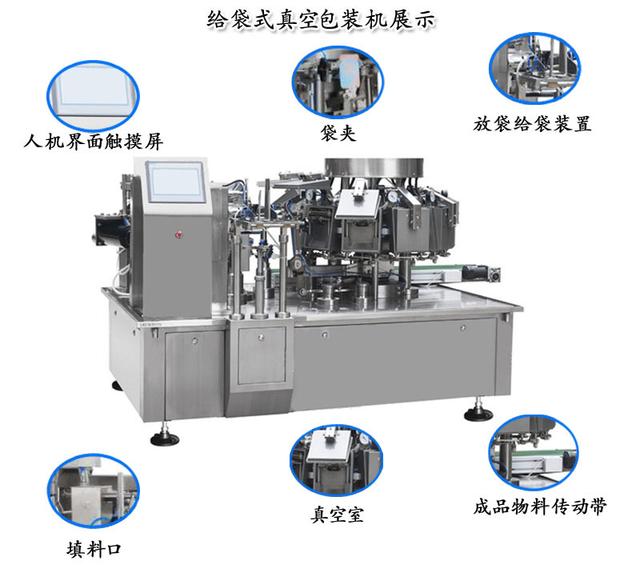

　　自动给袋式真空包装机主要组件结构图：

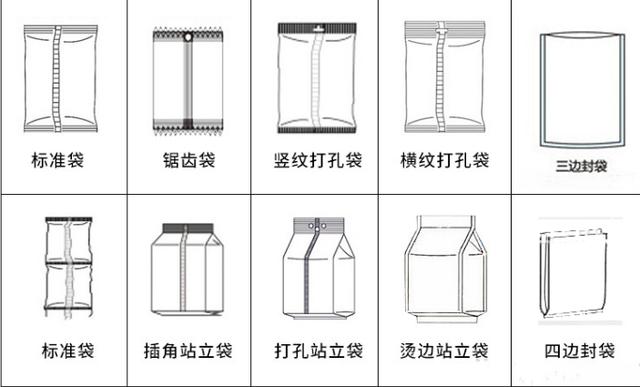

　　自动给袋式包装机包装样品

　　真空包装
